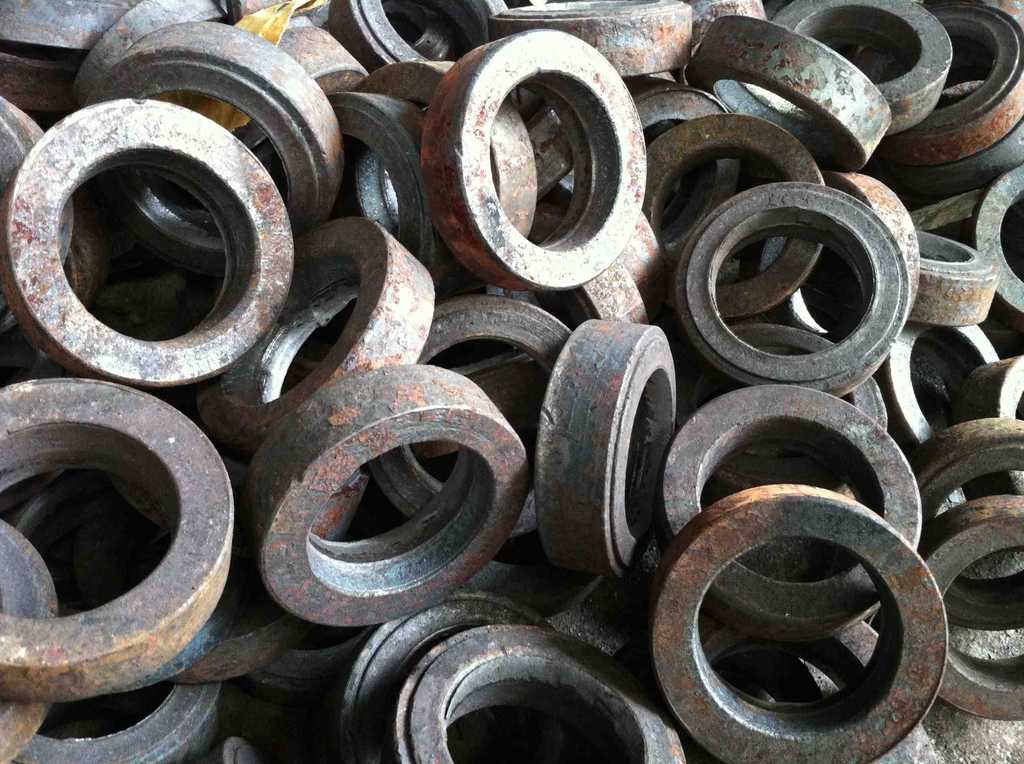

主要内容常用锻件常用法兰常用垫片质量证明文件锻件分类JB4726-2000能承受压力的容器用碳素钢及低合金钢锻件JB4727-2000低温能承受压力的容器用低合金钢锻件JB4728-2000能承受压力的容器用不锈钢锻件JB4726-2000能承受压力的容器用碳素钢及低合金钢锻件锻件大致上可以分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别，每个级别的检验项目按下表： 注1：锻件应按下表中规定的热处理状态交货，如供方需改变热处理状态时，应征得需方同意。热处理状态代号：N－正火，Q－淬火，T－回火注2：经热处理后成品锻件的常温力学性能（Ⅰ级锻件的硬度，Ⅱ、Ⅲ和Ⅳ级锻件的拉伸和冲击性能）应符合上表的规定。表中冲击功为三个试样试验结果的算术平均值，允许一个试样的冲击功低于规定值，但不能低于规定值的70％。表中硬度值为三次测定结果的算术平均值的合格范围，其单个值均不允许超出表中规定范围的10HB。外观品质锻件经外观检查，应无肉眼可见的裂纹、夹层、折叠、夹渣等缺陷，如有缺陷，允许清除，但修磨部分必须圆滑过渡，清除深度应符合一下规定：当缺陷存在于非机械加工表面，清除深度不应超出该处公称尺寸下偏差；当缺陷存在于机械加工表面，清除深度不应超出该处余量的75％。锻件的形状、尺寸及表面上的质量还应满足订货图样的要求。JB4728-2000能承受压力的容器用不锈钢锻件锻件大致上可以分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别，每个级别的检验项目按下表： 注3：锻件应按下表中规定的热处理状态交货，如供方需改变热处理状态时，应征得需方同意。热处理状态代号：A－退火，S－固溶力学性能及外观品质要求与JB4726-2000相同，其它有关详情请参阅有关标准！常用法兰的标记形式机械部标准法兰 JB/T81～86-94能承受压力的容器用法兰 JB/T4701～4703-2000化工部标准法兰 HG20592～20622-97石化法兰 SH3406-96国标法兰 GB9113～9131-88机械部标准法兰标记形式 JB/T81～86-94法兰（法兰盖） X X - X X X （系列X） X X X X标准号系列号密封面形式公称压力（0.1Mpa）公称直径（mm）标识释义公称通径单位：mm；公称压力单位：0.1MPa；法兰型式； 凸(A)凹(B)或榫(C)槽(D)面对焊钢制管法兰和法兰盖需在此位置标明为何种型式。系列号，若选用系列2 可省略 标准号，见下表： 标准号法兰类型JB/T 81-94凸面板式平焊钢制管法兰JB/T 82.1-94凸面对焊钢制管法兰JB/T 82.2-94凹凸面对焊钢制管法兰JB/T 82.3-94椎槽面对焊钢制管法兰JB/T 82.4-94环连接面对焊钢制管法兰JB/T 86.1-94凸面钢制管法兰盖JB/T 86.2-94凹凸面钢制管法兰盖应用举例公称通径 300mm、公称压力 1.0MPa、尺寸为系列2的凸面对焊钢制管法兰： 法兰 300-10 JB/T 82.1-94公称通径 300mm、公称压力 4.0MPa、尺寸为系列1的凹凸面对焊钢制管法兰的凹面法兰： 法兰 300-40B（系列1） JB/T 82.2-94能承受压力的容器法兰标记形式 JB/T4701～4703-2000法兰 - X X X X - X X / X X - X X X X标准编号法兰总高（mm）法兰厚度(mm)公称压力（Mpa）公称直径（mm）密封面代号标识释义为适应腐蚀裕量要求加厚的短节厚度应在图样明细表的备注栏中注明，如： δt=XX。当法兰厚度及法兰总高度均采用标准值时，此两部分标记可省略。为扩充应用标准法兰，允许修改法兰厚度、法兰总高度H，如有修改两尺寸应在法兰标记中标明。标识释义－－密封面代号密封面型式代号平面密封面平密封面RF凹凸密封面凹密封面FM凸密封面M榫槽密封面榫密封面T槽密封面G标识释义－－标准编号法兰类型标准编号甲型平焊法兰JB/T 4701-2000乙型平焊法兰JB/T 4702-2000长颈对焊法兰JB/T 4703-2000应用举例公称压力 1.6MPa、公称直径 800mm的平面密封面乙型平焊法兰，且考虑腐蚀裕量为 3mm（改为δt=18）: 法兰-RF 800-1.60 JB/T 4702-2000 并在图样明细备注栏中注明：δt=18。公称压力 2.5MPa、公称直径 1000mm的平面密封面长颈对焊法兰，其中法兰厚度改为78mm，法兰总高度仍为155mm: 法兰-RF 1000-2.5/78-155 JB/T 4703-2000化工部标准法兰标记形式 HG20592～20622-97XX 法兰 - X X X X - X X - X X - X X-X X-（备注）材料牌号接管壁厚（mm）密封面形式代号公称压力（Mpa）公称直径（mm）法兰类型代号标准号标识释义－－法兰形式代号法兰类型欧洲体系美洲体系法兰类型代号标准号法兰类型代号标准号大直径管法兰WNHG 20623带颈平焊法兰SOHG 20594SOHG 20616带颈对焊法兰WNHG 20595WNHG 20617整体法兰IFHG 20596IFHG 20618承接焊法兰SWHG 20597SWHG 20619螺纹法兰（注）THHG 20598THHG 20620对焊环松套法兰PJ/SEHG 20599LF/SEHG 20621板式平焊法兰PLHG 20593平焊环松套法兰PJ/RJHG 20600法兰盖BLHG 20601BLHG 20622衬里法兰盖BL(S)HG 20602标识释义螺纹法兰： 采用按GB/T 12716规定的锥管螺纹时，标记为“Th(NPT)”； 欧洲体系：采用按GB/T 7306规定的锥管螺纹时，标记为“Th(Rc)” 或“Th(Rp)”； 如未标记螺纹代号，则标记为“Rp（GB/T 7306.1）”； 美洲体系GB/T 7306.2规定的锥管螺纹时，标记为“Th(Rc)”；法兰公称通径DN（mm）与适用钢管外径系列： 欧洲体系整体法兰、法兰盖、衬里法兰盖、螺纹法兰，适用钢管外径系列的标记可省略；适用于国际通用系列钢管（俗称英制管）的法兰标记为“DN(A)”；适用于国内沿用系列钢管（俗称公制管）的法兰标记为“DN(B)”。美洲体系只标公称通径DN(mm)。标识释义－－密封面代号密封面型式代号突面（注）RF凹凸面凸面M凹面FM榫槽面榫面T槽面G全平面FF环连接面RJ标识释义突面法兰如车制密纹水线，则标记为“RF(A)”应由用户更好的提供的钢管壁厚。 美洲体系 对带颈对焊法兰、对焊环松套法兰、以及PN≥11.0MPa(Class 600)的承接焊法兰应标注钢管壁厚。材料牌号。备注。采用与标准系列规定不一致的要求或附加要求，如密封的表面粗糙度等。应用举例公称通径 80mm、公称压力 0.6MPa、配用公制管的突面板式平焊钢制管法兰，材料为Q235-A，其标记为： HG 20592 法兰 PL80(B)-0.6 RF Q235A公称通径 100mm、公称压力 10.0MPa、配用英制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm,其标记为： HG 20592 法兰 WN100(A)-10.0 FM S=8mm 16Mn公称通径 1200mm、公称压力 2.0MPa、突面大直径钢制管法兰，材料为20钢，钢管壁厚等级为Sch40,其标记为： HG 20615 法兰 WN1200-2.0 RF Sch40 20石油化学工业法兰标记形式 SH3406-96SH3406 法兰 - X X X X - X X/X X - X X-X X材料牌号接管壁厚（mm）密封面形式代号法兰类型代号公称直径DN（mm）公称压力PN（Mpa）标识释义－－法兰连接形式及密封面代号连接型式代号密封面型式代号对焊WN凸台面RF承插焊SW凹凸密封面MF凹密封面LF平焊SO凸密封面LM螺纹PT榫槽密封面TG榫密封面T松套LJ槽密封面G法兰盖不标注全平面FF环槽面RJ应用举例公称通径 100mm、公称压力5.0MPa、材料为20，管子标号为SCH40的对焊凹面法兰，其标记为： SH3406 法兰 PN5.0、DN100、WN/LF-SCH40-20公称通径 80mm、公称压力 2.0MPa、材料为20，管子标号为SCH80的对焊凸台面法兰，其标记为： SH3406 法兰 PN2.0、DN80、WN/RF-SCH80-20SH/T3406法兰和HG法兰美洲体系的连接尺寸（包括密封面尺寸）基本相同，因此是可以通用的。参见HG 20615 第306页附录B但并不是完全通用只有部分通用，DN≤600时，PN2.0、5.0、10、15、25、42是通用的，DN600时，只有PN2.0和PN5.0是通用的。 国标法兰 GB9113～9131-88不常用，暂不介绍质量证明文件这次学习内容全部讲完，祝大家更上一层楼！洛阳瑞昌石油化工设备有限公司张联强2008年10月22日星期三考虑
